PA-CF — нейлон с углеволокном

Самый прочный материал линейки из тех, что печатаются на нашем парке: 140–173 МПа и до 155 °C. Жёсткость близка к алюминию при кратно меньшей массе.

Минимальная партия — 50 шт. Работаем с юридическими лицами и ИП.

Рассчитать партию

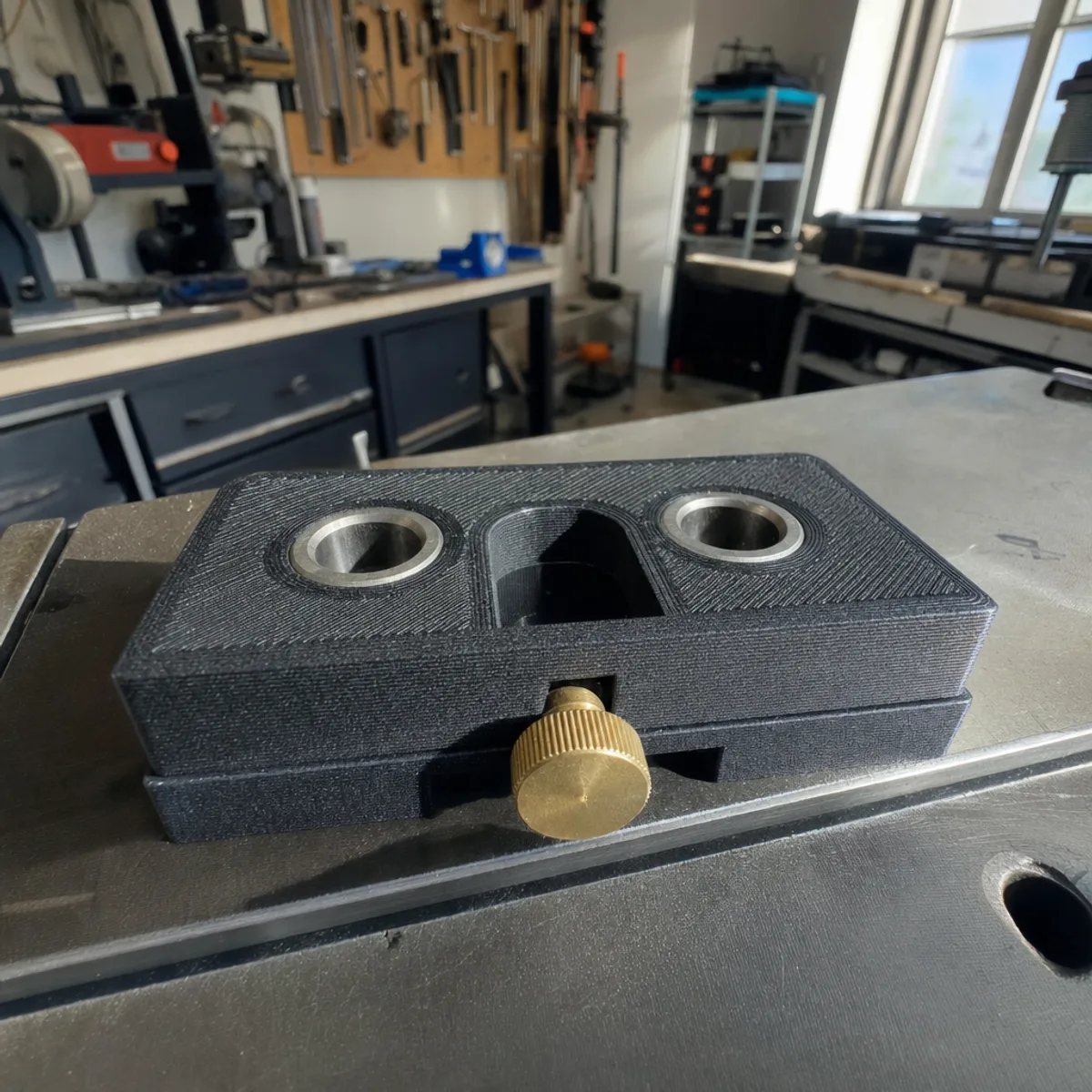

Кондуктор из чёрного PA-CF со стальными запрессованными втулками на столе станка, матовая поверхность со следами слоёв

140–173 МПа
прочность на разрыв
до 155 °C
рабочая температура
₽₽₽₽
ценовой уровень
от 50 шт
минимальная партия

Материал страницы

Свойства

Значения по паспортам, а не по нашим замерам

Свойства материала PA-CF: показатель, значение и что это значит на практике
Показатель	Значение	Что это значит на практике
Температура печати	сопло 260–290 °C · стол 25–120 °C	Режим стола задаёт марка, а не материал: часть филаментов печатается горячим столом в камере, часть — наоборот, холодным и с открытыми дверцами
Требования к соплу	износостойкое: закалённая сталь или рубин	Ресурс латунного сопла на этом материале — около 9 часов печати. Это прямая статья себестоимости партии
Усадка	около 0,25 % по контуру, до 2,7 % на отверстии	Число даёт один паспорт. Отверстия садятся сильнее контура — под посадку их калибруем по тестовому образцу
Сушка перед печатью	80–100 °C, 8–12 часов	Гигроскопичен как обычный нейлон: сырой филамент даёт рыхлую поверхность и падение прочности
Модуль упругости	3300–8600 МПа вдоль слоёв, 1800–4350 поперёк	Вдвое-втрое жёстче ненаполненного нейлона — это и есть «близко к алюминию». Поперёк слоёв разница двукратная
Удлинение при разрыве	1,8–8,4 % вдоль слоёв, 0,5–4,1 % поперёк	Материал почти не тянется: он держит нагрузку, но не прощает перегиба — отсюда «хрупок на изгиб»
Теплостойкость HDT	164–196 °C при 1,8 МПа для марок на PA6	Выше каталожных 155 °C: в таблице каталога взято консервативное значение. Марки на PA12 держат заметно меньше
Максимальный габарит детали	256 × 256 × 260 мм	Печатается в закрытой камере: рабочая зона там меньше, чем на открытых машинах

Значения по datasheet производителей при оптимальной ориентации и высоком заполнении. Межслойная прочность по оси Z ниже в 1,5–2 раза — учитываем при проектировании.

Температура печати

Значение: сопло 260–290 °C · стол 25–120 °C
Что это значит на практике: Режим стола задаёт марка, а не материал: часть филаментов печатается горячим столом в камере, часть — наоборот, холодным и с открытыми дверцами

Требования к соплу

Значение: износостойкое: закалённая сталь или рубин
Что это значит на практике: Ресурс латунного сопла на этом материале — около 9 часов печати. Это прямая статья себестоимости партии

Усадка

Значение: около 0,25 % по контуру, до 2,7 % на отверстии
Что это значит на практике: Число даёт один паспорт. Отверстия садятся сильнее контура — под посадку их калибруем по тестовому образцу

Сушка перед печатью

Значение: 80–100 °C, 8–12 часов
Что это значит на практике: Гигроскопичен как обычный нейлон: сырой филамент даёт рыхлую поверхность и падение прочности

Модуль упругости

Значение: 3300–8600 МПа вдоль слоёв, 1800–4350 поперёк
Что это значит на практике: Вдвое-втрое жёстче ненаполненного нейлона — это и есть «близко к алюминию». Поперёк слоёв разница двукратная

Удлинение при разрыве

Значение: 1,8–8,4 % вдоль слоёв, 0,5–4,1 % поперёк
Что это значит на практике: Материал почти не тянется: он держит нагрузку, но не прощает перегиба — отсюда «хрупок на изгиб»

Теплостойкость HDT

Значение: 164–196 °C при 1,8 МПа для марок на PA6
Что это значит на практике: Выше каталожных 155 °C: в таблице каталога взято консервативное значение. Марки на PA12 держат заметно меньше

Максимальный габарит детали

Значение: 256 × 256 × 260 мм
Что это значит на практике: Печатается в закрытой камере: рабочая зона там меньше, чем на открытых машинах

Режимы печати и механические свойства — типовые значения по паспортам распространённых филаментов, а не замеры нашей партии. Паспорт материала конкретной поставки запрашиваем у поставщика и передаём вместе с техпаспортом партии. Там, где источники расходятся или молчат, стоит «нет данных» — придумывать значение мы не станем.

Где применяется

Типовые изделия, которые печатают из этого материала

Корпуса кондукторов для сверленияСтальные направляющие втулки запрессовываются в напечатанный корпус: инструмент работает по металлу, пластик держит геометрию.
Нагруженные кронштейны и держатели140–173 МПа: узел принимает рабочее усилие и не играет под нагрузкой.
Сборочные приспособленияПриспособление, которое переживает смену и держит деталь в одном положении от изделия к изделию.
Направляющие и упорыБазирующие элементы, где важна жёсткость, а не только форма.
Рамы и внутренние кронштейны устройствСиловой набор внутри изделия там, где металл избыточен по массе и по цене.
РобототехникаПодвижные и навесные узлы: масса детали напрямую влияет на цикл работы механизма.

Замена металла по массе

Кратно меньшая масса заметна на подвижных и навесных приспособлениях, где вес оснастки влияет на цикл. Металл при этом заменяется не везде: там, где нужны ударные нагрузки и допуск точнее ±0,2 мм, остаётся ЧПУ.

Где не подойдёт

Говорим об этом до заказа, а не после

Хрупок на изгибУглеволокно даёт жёсткость ценой вязкости: деталь держит нагрузку, но не терпит перегиба. Тонкие рычаги и защёлки из этого материала не делают.Вместо него: деталь, работающая на изгиб, — нейлон PA
Ударные нагрузки и высокие усилия зажимаПриспособление под удар или силовой зажим этим материалом не закрывается — это прямое ограничение из эталонной страницы по оснастке.Вместо него: силовой зажим — металлическая оснастка
Прямой контакт с режущим инструментомПластик под сверлом изнашивается. Поэтому направляющие втулки ставятся стальные и запрессовываются в напечатанный корпус.
АбразивенУглеволокно точит сопло: печать требует износостойкого сопла, и это влияет на себестоимость партии.
Нужна сушкаГигроскопичен, как и обычный нейлон: непросушенный филамент даёт потерю прочности и рыхлую поверхность.
Температура выше 155 °CПотолок материала. Дальше идут только PEEK и PEI, и там экономика заказа меняется полностью.Вместо него: выше 155 °C — PEEK и PEI, оба под заказ

Сравнение с ближайшими материалами

Те же данные, что в каталоге — рядом, без переходов

Сравнение PA-CF с материалами PA и PET-CF
Критерий	PA-CFэта страница	PA	PET-CF
Прочность на разрыв	140–173 МПа	70–85 МПа	90–110 МПа
Термостойкость	до 155 °C	до 120 °C	до 100 °C
Ключевое свойство	жёсткость, близкая к алюминию, при меньшей массе	износостойкость, вязкость, самосмазывание	стабильность размеров, низкая усадка
Ограничение	хрупок на изгиб, абразивен, нужна сушка	гигроскопичен, впитывает влагу из воздуха	абразивен
Типовое применение	оснастка, нагруженные кронштейны, робототехника	шестерни, втулки, подвижные узлы	приспособления, шаблоны, кондукторы
Ценовой уровень	₽₽₽₽	₽₽₽	₽₽₽₽

Отрасли, где мы его печатаем

Применение материала в конкретном производстве

Отраслевые страницы

Рассчитать партию из PA-CF

Пришлите модель детали и тираж — вернём предварительную оценку за 24 часа. Если PA-CF для этой детали не подходит, скажем об этом прямо и предложим замену.

Рассчитать партию Все материалы и сравнение

Смежные разделы

Нужно 1–5 деталей или сувенир?

Нужно 1–5 деталей или сувенир? Мы работаем только с сериями от 50 штук — для одной детали наша цена будет невыгодной для вас. Для штучной печати посоветуем профильные сервисы.
