PA-CF
₽₽₽₽- Прочность
- 140–173 МПа
- Термо
- до 155 °C
- Ограничение
- хрупок на изгиб, абразивен, нужна сушка
- Применение
- Нагруженные корпуса приспособлений, когда жёсткость важнее цены
3D-печать производственной оснастки: кондукторы, ложементы, захваты
FDM-печать закрывает разрыв между поломкой и ремонтом: пластиковая оснастка не требует ни пресс-формы, ни очереди на мехучасток. Печатаем из PA-CF, нейлона, ABS и PETG партиями от 50 штук, с единым техпаспортом и контролем размеров.
Минимальная партия — 50 шт. Работаем с юридическими лицами и ИП.
от 50 шт
минимальная партия
24 часа
срок подготовки КП
4 материала
под задачи оснастки
до ±0,2 мм
на малых деталях в плоскости XY
Ситуация
Оснастка ломается тогда, когда её некогда чинить: свой мехучасток загружен на месяц вперёд, подрядчик по металлу называет срок в три недели, а участок стоит уже сегодня.
01
Какую оснастку имеет смысл печатать

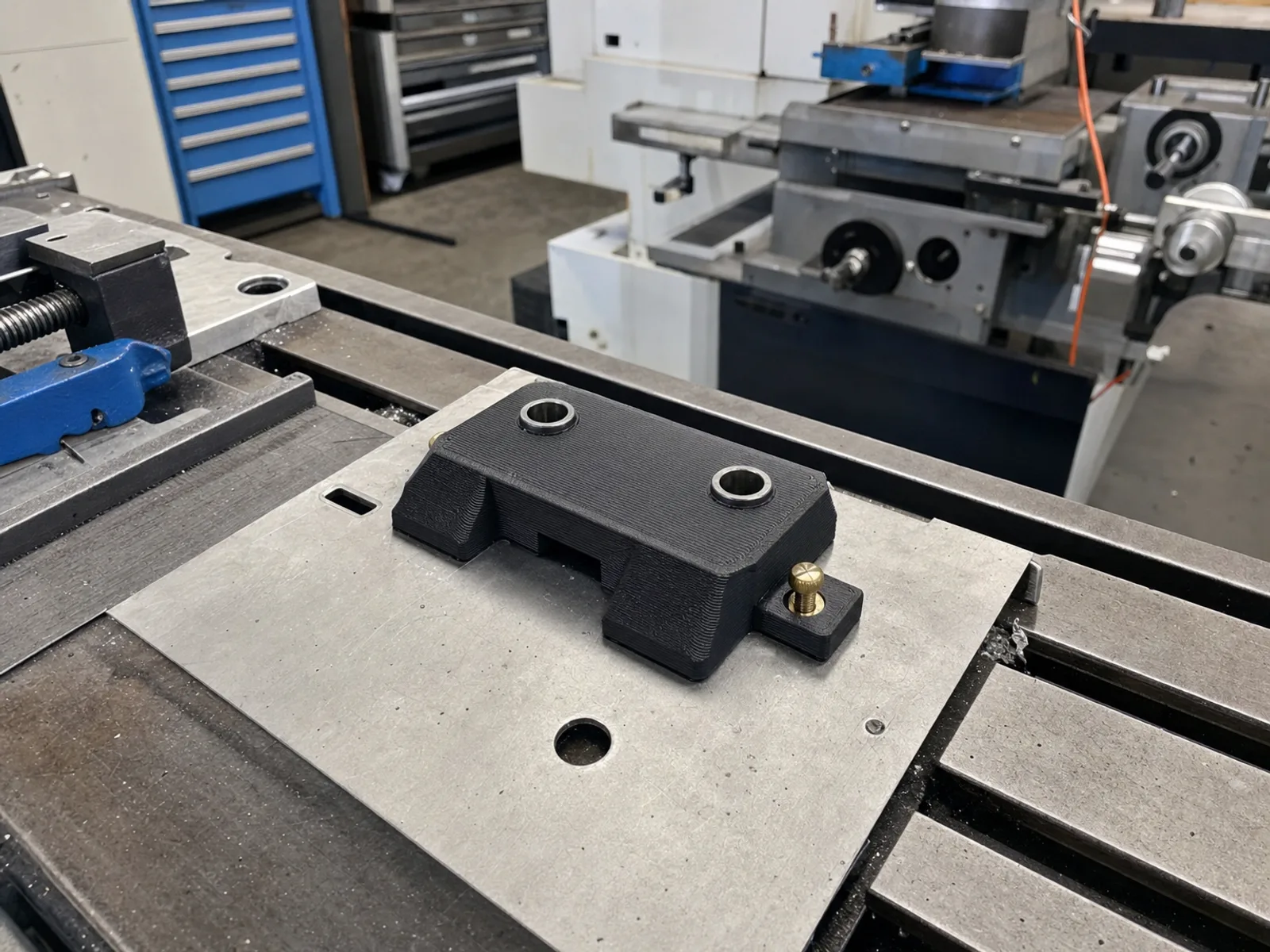

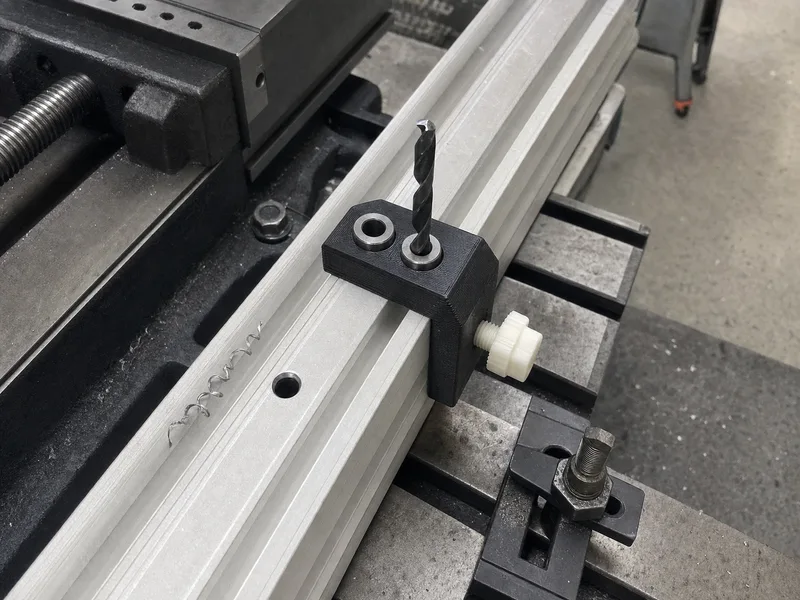

Не всю: пластик заменяет металл там, где нагрузки умеренные- Кондукторы для сверленияВтулки под сверло ставятся стальные, корпус несёт только позиционированиеPA-CF, PET-CF

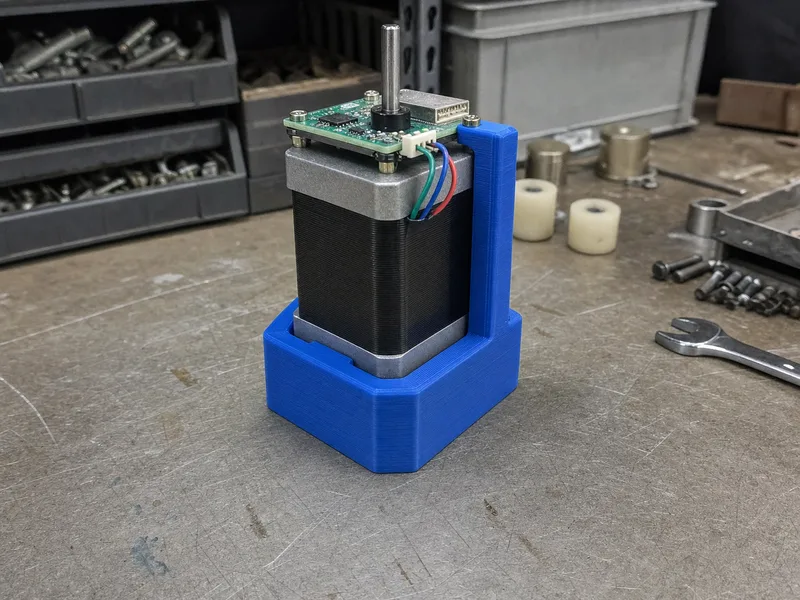

- Ложементы и гнёзда под детальНагрузка распределённая, важна точность посадки и мягкость контактаPETG, PA

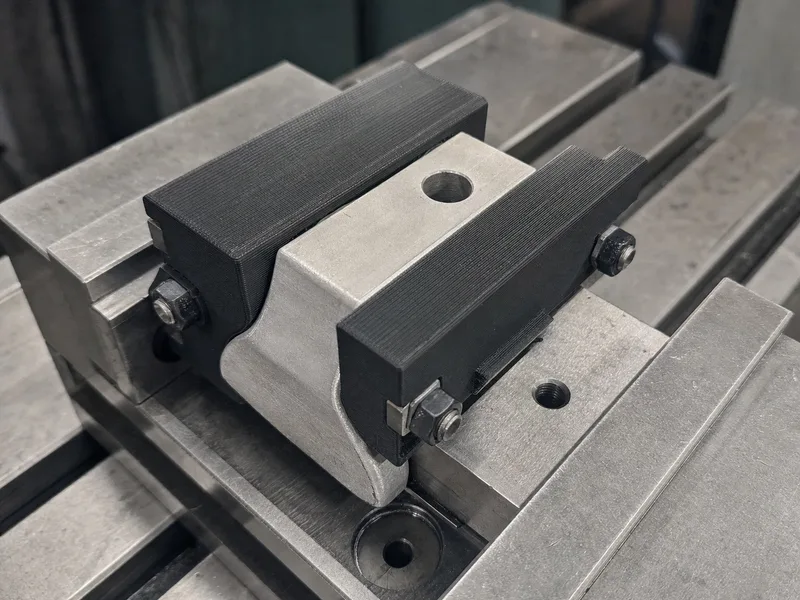

- Губки и захватыНужна упругость и отсутствие следов на деталиTPU, PA

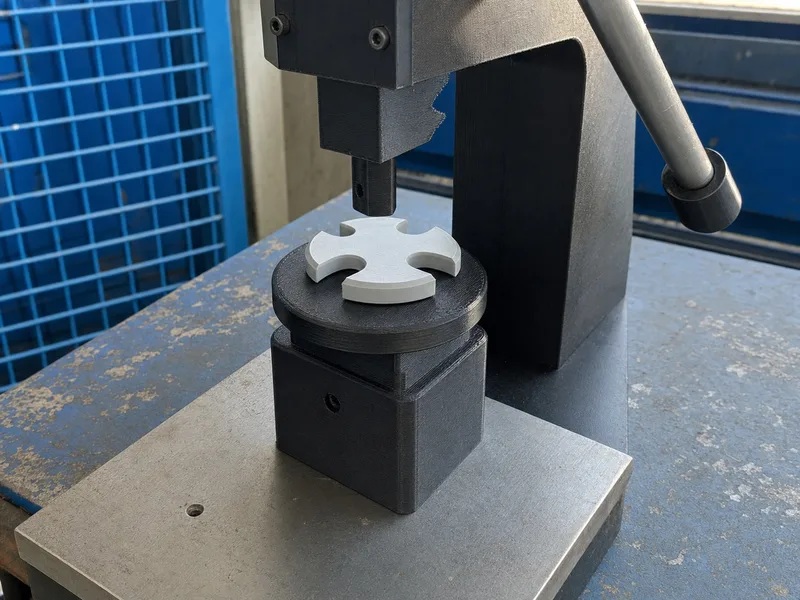

- Сборочные приспособленияГеометрия сложная, тираж малый, конструкция уточняется по ходуPA-CF, ABS

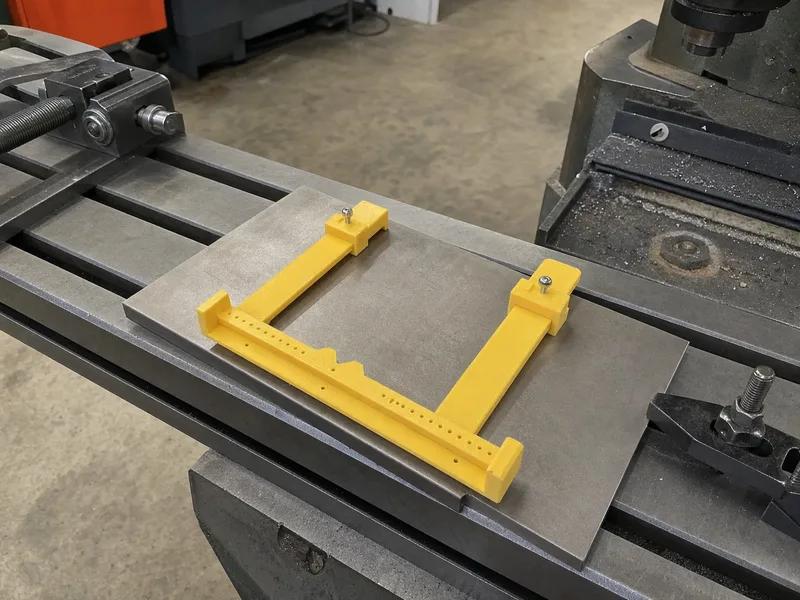

- Шаблоны разметкиНагрузок почти нет, важна геометрияPETG

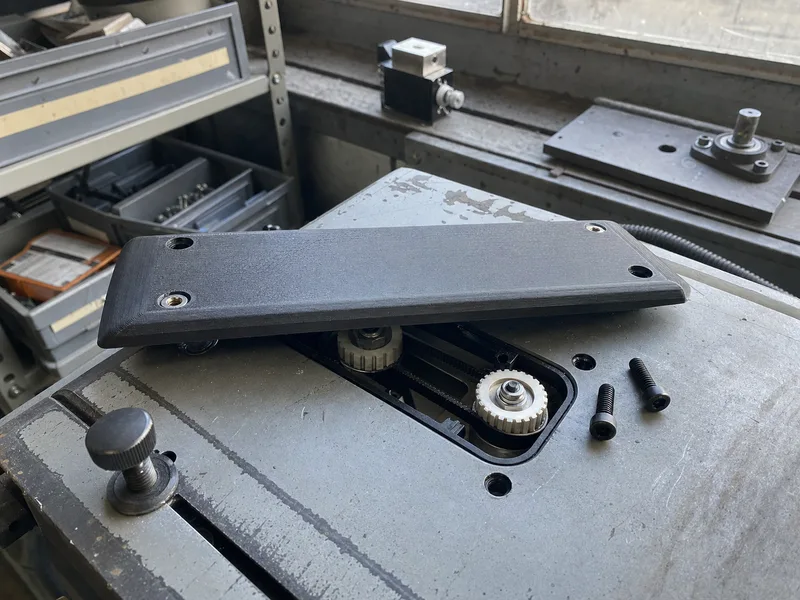

- Защитные крышки и кожухиНужна лёгкость и быстрая заменаABS, ASA

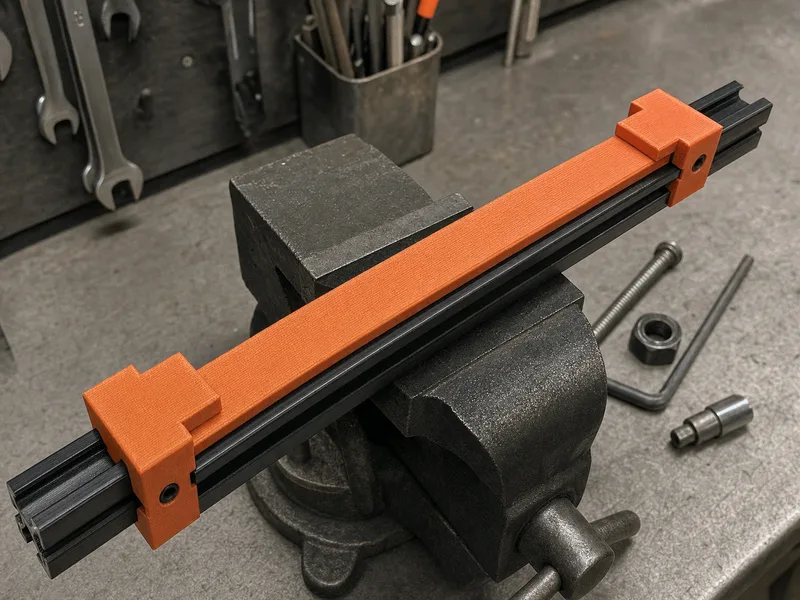

- Направляющие и упорыВажна износостойкостьPA, PA-CF

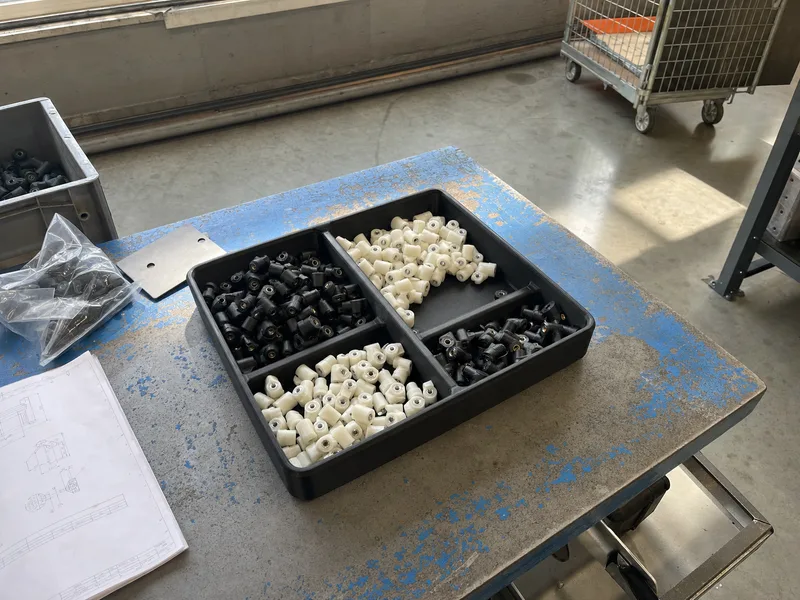

- Тара для межоперационного перемещенияНужна лёгкость и форма под детальPETG, PP
Не нашли своё изделие? Пришлите чертёж или фотографию сломанной оснастки — скажем, работает ли здесь пластик, и рассчитаем партию.
02
Где пластиковая оснастка не подойдёт
Говорим об этом до заказа, а не после- Ударные нагрузки и высокие усилия зажимаПластик работает на распределённой нагрузке, а не на ударе
- Прямой контакт с режущим инструментомНаправляющие втулки ставятся стальными и запрессовываются в напечатанный корпус
- Температура выше 150 °CPA-CF держит до 155 °C, выше — только PEEK и PEI, и там экономика меняется полностью
- Допуск точнее ±0,2 ммТакие узлы обрабатываются на ЧПУ, и мы скажем об этом прямо
- Агрессивная СОЖ и растворителиНужен подбор материала по химстойкости, иногда это PP, иногда пластик не подходит вовсе
- Скажем до заказа, а не послеЕсли ваша задача попала в этот список — предупредим сразу. Продавать печать там, где нужен металл, невыгодно обеим сторонам.
03
Материалы под задачи оснастки
Жёсткость, износ, доработка или ценаPA
₽₽₽- Прочность
- 70–85 МПа
- Термо
- до 120 °C
- Ограничение
- гигроскопичен, впитывает влагу из воздуха
- Применение
- Подвижные узлы, износ, самосмазывание
ABS
₽- Прочность
- 40–43 МПа
- Термо
- до 95 °C
- Ограничение
- усадка, требует термокамеры
- Применение
- Корпуса и кожухи, когда нужна доработка и покраска
PETG
₽- Прочность
- 48–53 МПа
- Термо
- до 70 °C
- Ограничение
- царапается, липнет к опорам
- Применение
- Ложементы, шаблоны, тара — недорого и функционально
Значения по datasheet производителей при оптимальной ориентации и высоком заполнении. Межслойная прочность по оси Z ниже в 1,5–2 раза — учитываем при проектировании.
Все материалы и сравнение04
Точность: что реально получите
Оснастка — это про посадки, поэтому о допусках прямоТочность зависит от машины, материала, размера детали и её геометрии. Ниже — ориентиры, на которые опираемся сами и которые готовы зафиксировать в техническом задании.
| Параметр | Значение | Как это читать |
|---|---|---|
| Промышленный ориентир | ±0,5 % от размера | минимальное отклонение — ±0,5 мм |
| Малые детали на откалиброванной машине | до ±0,2 мм | в плоскости XY |
| Отверстия | 0,1–0,3 мм | печатаются заниженными: усадка и затекание материала |
| Чего не обещаем на серии | точнее ±0,2 мм | требования точнее ±0,1 мм — это ЧПУ, скажем об этом прямо |
Про направление слоёв
Деталь FDM прочнее вдоль слоёв, чем поперёк. Для оснастки это значит, что ориентация на столе выбирается по направлению рабочей нагрузки, а не по удобству печати: выбор делаем до запуска и фиксируем в техпаспорте партии. Отверстия под запрессовку втулок и штифтов калибруем по тестовому образцу — печатаем, замеряем, правим модель, запускаем тираж.
Критичные размеры
Критичные посадочные размеры согласуются отдельно и контролируются по вашему чек-листу.
05
Расчёт на примере
Расчёт, а не выполненный заказКак читать эти цифры
Ниже — расчёт на типовой детали, а не выполненный нами заказ. Для вашей детали цифры будут другими: считаем по вашей модели.
- Литьё под давлением6–12 недельдо первой деталиПресс-форма стоит порядка 1 745 000 ₽. При потребности 2 500 шт в год литьё обгоняет печать только с 47 000 изделий.
- ЧПУ-фрезеровка2–5 недельдо первой деталиОснастка не нужна, но каждое изменение конструкции запускает цикл заново — и оплачивается заново.
- FDM-печать24 часадо первой деталиСтартовых затрат на оснастку нет, изменение конструкции между партиями не стоит ничего.
Полное сравнение FDM, литья, ЧПУ и поставки из Китая — с точкой окупаемости пресс-формы и графиком по тиражу.
06
Что заказчик получает на партию
Вместо кейсов — документыТехпаспорт партииОбразец
| Материал и партия филамента | заполняется по партии · марка, производитель, лот | марка, производитель, лот |
|---|---|---|
| Температура сопла и стола | заполняется по партии · °C | °C |
| Толщина слоя | заполняется по партии · мм | мм |
| Заполнение и периметры | заполняется по партии · % и количество | % и количество |
| Ориентация детали | заполняется по партии · подбирается под нагрузку | подбирается под нагрузку |
| Постобработка | заполняется по партии · снятие поддержек, покраска | снятие поддержек, покраска |
| Контролируемые размеры | заполняется по партии · по чек-листу заказчика | по чек-листу заказчика |
| Выборка ОТК | заполняется по партии · шт из партии | шт из партии |
Что входит в поставку
- Партия деталей, упакованная в жёсткую тару с амортизацией
- Техпаспорт партии с зафиксированными параметрами печати
- Протокол контроля размеров — по запросу, без доплат
- Ведомость вложения с пересчётом партии перед отгрузкой
- Договор, счёт и закрывающие документы. Без НДС (УСН)
- Хранение модели для повторных заказов
Гарантия
Если партия не соответствует согласованному техническому заданию и техпаспорту — перепечатываем за наш счёт.
Допуски, протокол ОТК и порядок приёмки партии без визита описаны целиком на странице качества.
Как устроен контроль качества07
Как проходит заказ
Приезжать не нужно ни на одном этапе01
Загрузка модели и ТЗ
STL или STEP, объём партии, срок, материал
02
NDA и КП за 24 часа
подписываем до получения файлов
03
Тестовый образец
печатаем и согласовываем до запуска тиража
04
Запуск серии
вся партия по единому техпаспорту
05
ОТК с протоколом
контроль размеров на выборке
06
Упаковка
жёсткая тара, ведомость вложения
07
Отгрузка ТК
по всей России
08
Частые вопросы
Зависит от конструкции и материала. Корпус из PA-CF при прочности 140–173 МПа держит распределённые нагрузки на уровне алюминиевого при меньшей массе, а направляющие втулки под инструмент ставятся стальными. Если в узле есть удар или высокое усилие зажима — скажем об этом и предложим гибридное решение.
Вся партия печатается по единому техпаспорту с зафиксированными параметрами: материал и лот филамента, температуры, слой, заполнение, ориентация. Размеры контролируются на выборке, отклонения фиксируются в протоколе.
Модель храним у себя. Повторный заказ печатается по тому же техпаспорту — с теми же параметрами, что и первая партия.
Нет. Минимальная партия — 50 шт. На меньшем объёме наша цена будет для вас невыгодной — для штучной печати честно порекомендуем профильные сервисы.
Да. Восстанавливаем геометрию по чертежу или по образцу и согласуем модель до печати.
09
Пришлите чертёж — подберём материал и рассчитаем партию
Ответим с расчётом в течение 24 часов в рабочие дни. Файлы под NDA. Подписываем до получения материалов.
