Температура печати
- Значение
- сопло 380–420 °C · стол 120–145 °C
- Что это значит на практике
- Предел сопла наших машин — 300 °C. Это и есть причина, по которой материал идёт под заказ

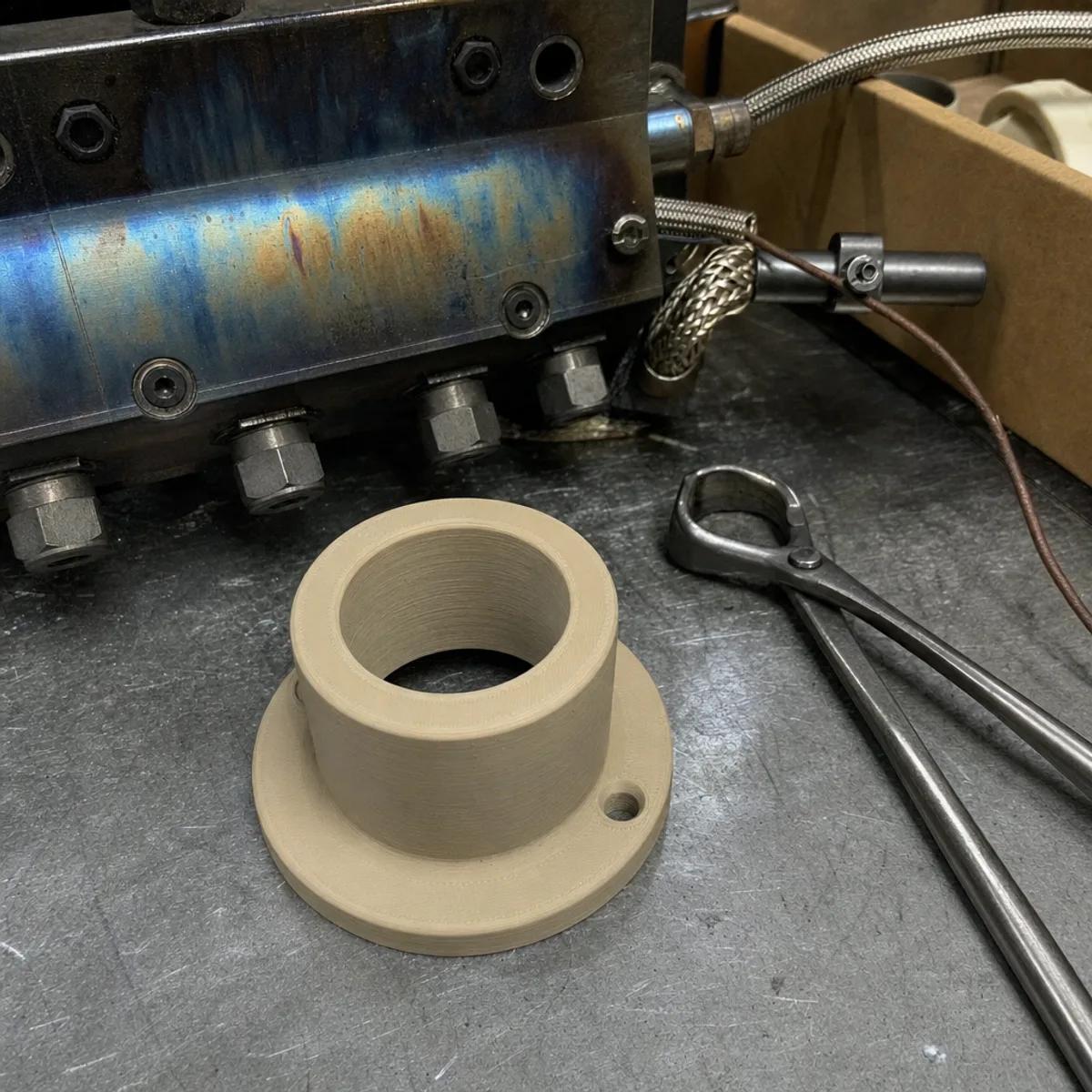

PEEK
Верхняя граница линейки: до 250 °C и химстойкость там, где не проходит ни один другой пластик. На нашем парке не печатается — только под заказ.
Минимальная партия — 50 шт. Работаем с юридическими лицами и ИП.
90–105 МПа
прочность на разрыв
до 250 °C
рабочая температура
₽₽₽₽₽
ценовой уровень
от 50 шт
минимальная партия
Открыт материал PEEK
Материал под заказ
Печать требует высокотемпературного оборудования, которого нет на нашем парке: предел сопла наших машин — 300 °C. Партию из этого материала берём в работу отдельно, по согласованию сроков и стоимости.
01
Свойства
Значения по паспортам, а не по нашим замерам| Показатель | Значение | Что это значит на практике |
|---|---|---|
| Температура печати | сопло 380–420 °C · стол 120–145 °C | Предел сопла наших машин — 300 °C. Это и есть причина, по которой материал идёт под заказ |
| Температура камеры | 90–160 °C, активный подогрев обязателен | Нужна высокотемпературная камера: без неё деталь расслаивается по шву между слоями |
| Усадка | нет данных | Паспорта филамента усадку не приводят вовсе. Числа гранулята — 0,9–1,3 % — относятся к литью и к печатной детали неприменимы |
| Сушка перед печатью | 100–150 °C, от 4 до 12 часов | Влагопоглощение 0,07–0,45 %. Режим жёстче, чем у остальных материалов линейки |
| Модуль упругости | 3100–4500 МПа | На уровне PA-CF по жёсткости — материал берут не за неё, а за температуру и химию |
| Удлинение при разрыве | 4–6 % вдоль слоёв, около 2 % поперёк | Печатный образец тянется в разы хуже исходного полимера: паспортные 30–40 % относятся к литью |
| Теплостойкость HDT | 150–161 °C при 1,8 МПа | Каталожные 250 °C — про непрерывную эксплуатацию без нагрузки. Нагруженный узел считаем по HDT, и там разница принципиальная |
| Максимальный габарит детали | 330 × 320 × 325 мм | На открытых машинах парка; деталь крупнее разбивается на части и собирается |
Значения по datasheet производителей при оптимальной ориентации и высоком заполнении. Межслойная прочность по оси Z ниже в 1,5–2 раза — учитываем при проектировании.
Режимы печати и механические свойства — типовые значения по паспортам распространённых филаментов, а не замеры нашей партии. Паспорт материала конкретной поставки запрашиваем у поставщика и передаём вместе с техпаспортом партии. Там, где источники расходятся или молчат, стоит «нет данных» — придумывать значение мы не станем.
02
Где применяется
Типовые изделия, которые печатают из этого материала- Узлы с рабочей температурой выше 155 °CТам, где заканчивается PA-CF: до 250 °C непрерывной работы.
- Химические средыВместе с PP закрывает задачи контакта с агрессивными средами — по конкретной среде подбор обязателен.
- Авиация и специальные примененияОбласть, где материал выбирают по паспорту и согласованию, а не по цене детали.
Экономика меняется полностью
Переход за 155 °C — это не следующая строчка прайса, а другой порядок цены и сроков. Прежде чем считать партию, стоит проверить, нельзя ли решить задачу на PA-CF.
03
Где не подойдёт
Говорим об этом до заказа, а не после- На нашем парке не печатаетсяМатериалу нужны сопло 350–400 °C и высокотемпературная камера. Наши машины дают 300 °C, поэтому заказ выполняется отдельно и по согласованию.
- ЦенаЦеновой уровень ₽₽₽₽₽ — верхний в линейке. На тираже разница с PA-CF становится определяющей.Вместо него: до 155 °C — PA-CF, вчетверо дешевле
- Данных по материалу у нас меньше всегоРежимы печати, усадка и сушка для PEEK в наших источниках не описаны. Пока их нет, мы не публикуем чисел и не обещаем результат по фотографии чужой детали.
- Медицинское применение не заявляемБиосовместимость и стерилизация требуют отдельного согласования материала и документов, которых у нас нет. В медицинскую тему этот материал мы не продаём.
04
Сравнение с ближайшими материалами
Те же данные, что в каталоге — рядом, без переходов| Критерий | PEEKэта страница | PEI / ULTEMпод заказ | PA-CF |
|---|---|---|---|
| Прочность на разрыв | 90–105 МПа | 70 МПа | 140–173 МПа |
| Термостойкость | до 250 °C | до 215 °C | до 155 °C |
| Ключевое свойство | экстремальные температуры, химстойкость | огнестойкость, сертифицируемость | жёсткость, близкая к алюминию, при меньшей массе |
| Ограничение | требует высокотемпературного оборудования | высокая цена | хрупок на изгиб, абразивен, нужна сушка |
| Типовое применение | авиация, химия, специальные применения | транспорт, авиация | оснастка, нагруженные кронштейны, робототехника |
| Ценовой уровень | ₽₽₽₽₽ | ₽₽₽₽₽ | ₽₽₽₽ |
Прочность на разрыв
- PEEK · эта страница
- 90–105 МПа
- PEI / ULTEM
- 70 МПа
- PA-CF
- 140–173 МПа
Термостойкость
- PEEK · эта страница
- до 250 °C
- PEI / ULTEM
- до 215 °C
- PA-CF
- до 155 °C
Ключевое свойство
- PEEK · эта страница
- экстремальные температуры, химстойкость
- PEI / ULTEM
- огнестойкость, сертифицируемость
- PA-CF
- жёсткость, близкая к алюминию, при меньшей массе
Ограничение
- PEEK · эта страница
- требует высокотемпературного оборудования
- PEI / ULTEM
- высокая цена
- PA-CF
- хрупок на изгиб, абразивен, нужна сушка
Типовое применение
- PEEK · эта страница
- авиация, химия, специальные применения
- PEI / ULTEM
- транспорт, авиация
- PA-CF
- оснастка, нагруженные кронштейны, робототехника
Ценовой уровень
- PEEK · эта страница
- ₽₽₽₽₽
- PEI / ULTEM
- ₽₽₽₽₽
- PA-CF
- ₽₽₽₽
Значения по datasheet производителей при оптимальной ориентации и высоком заполнении. Межслойная прочность по оси Z ниже в 1,5–2 раза — учитываем при проектировании.
05
Рассчитать партию из PEEK
Пришлите модель детали и тираж — вернём предварительную оценку за 24 часа. Если PEEK для этой детали не подходит, скажем об этом прямо и предложим замену.
